Untuk menentukan sama ada aabah-abah pendawaian treleradalah kalis air, anda perlu mengesahkannya daripada 3 aspek-kadaran perlindungan, reka bentuk struktur dan pemilihan bahan.
Begini cara melakukannya:
1. Tahap Asas Kalis Air
| Penarafan IP | Penerangan Perlindungan | Syarat Ujian & Contoh Aplikasi |
| IP67 | Menahan rendaman sementara tanpa kemasukan air | Rendam dalam air 1m selama 30 min (pendedahan jangka pendek). |
| IP68 | Menahan rendaman berterusan yang berpanjangan | Rendaman berpanjangan (cth., 24 jam pada kedalaman 1.5m untuk abah-abah simpanan tenaga). |
| IP6K9K | Tahan kepada pancutan air bertekanan tinggi dan bersuhu tinggi | Menahan pancutan air bertekanan tinggi dan suhu tinggi (cth., 80°C, ujian 100 bar untuk abah-abah casis). |
Perkara utama-Penilaian mesti dicetak pada penyambung atau pembungkusan. Produk tanpa penarafan pada dasarnya tidak mempunyai keupayaan kalis air.
2. Pensijilan dan Piawaian
• Palam yang mematuhi piawaian ISO7638 (seperti soket 13-pin Eropah) biasanya mempunyai reka bentuk kalis air terbina dalam.
• Produk yang sah akan ditandakan dengan pensijilan industri automotif seperti IATF16949.
1. Reka Bentuk Pengedap Penyambung
• Bahan cincin pengedap-Utamakan getah tahan cuaca, elakkan silikon biasa (yang terdedah kepada penuaan).
• Struktur pengedap dua kali- Contohnya, menggunakan pengetatan berulir + perlindungan dua gelang O pada kedua-dua hujung wayar lingkaran (rujuk Nissan Patrol Y62abah-abah pendawaian trelerreka bentuk).
• Rongga kalis air dalaman- Produk mewah akan mereka bentuk rongga pengedap yang berliku-liku (seperti struktur labirin peranti penarik) untuk mengelakkan air hujan daripada meresap masuk.

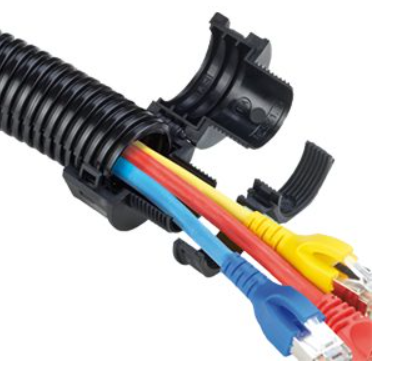

2. Butiran Perlindungan Kabel
• Bahan Sarung- Bahan TPEE/TPU lebih unggul daripada PVC biasa (rintangan sejuk -40 ℃, rintangan haba 105 ℃)
• Tiada Penyambung Perantaraan- Keseluruhan kabel tidak mempunyai titik putus; sambungan penyambung memerlukan pasu atau kimpalan ultrasonik.
• Integriti Lapisan Perisai- Lapisan pelindung logam mesti memanjang ke dalam penyambung untuk mengelakkan kemasukan lembapan melalui celah.
1. Ujian Rendaman Air (Pengesahan IP67/IP68)
• Prosedur- Rendam abah-abah wayar dalam air bersih sedalam 1 meter selama 30 minit (IP67) atau 24 jam (IP68).
• Penghakiman- Sejurus selepas dialih keluar, uji rintangan penebat ≥100MΩ (menggunakan megohmmeter 500V), dan sepatutnya tiada sisa lembapan selepas membuka penyambung.
Kajian Kes- Abah-abah wayar Tenaga Baharu Suzhou Kaibaile lulus ujian 24 jam pada kedalaman air 1.5 meter, dan rintangan penebat memenuhi piawaian.
2. Ujian Semburan Air Bertekanan Tinggi (Pengesahan IP6K9K)
• Prosedur- Gunakan pistol air suhu tinggi 80℃ (tekanan air 80-100 bar) untuk menyembur penyambung dari jarak 30cm selama 30 saat.
• Penghakiman- Selepas berdiri selama 1 jam, uji kesinambungan litar; tiada litar pintas atau gangguan isyarat.
Senario Berkenaan- Abah-abah wayar untuk casis kereta, cerucuk pengecas luar dan aplikasi lain yang memerlukan perlindungan daripada hujan lebat.
3. Ujian Prestasi Penebat
• Rintangan Penebat≥0.5MΩ di bawah voltan 2500V (ujian megohmmeter)
• Ujian Voltan Tahan- Sapukan 1.5 kali voltan terkadar (cth., 18V untuk abah-abah wayar 12V) selama 1 minit tanpa kerosakan.
